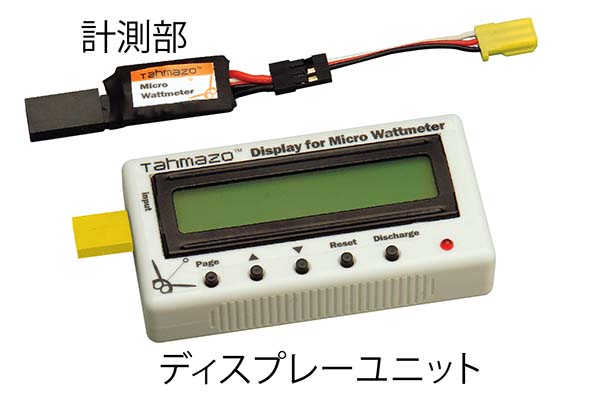

マイクロワットメーター(計測部)とディスプレーユニットのセット。機体に搭載したマイクロワットメーター(計測部)で測定・記憶したデータを、着陸後にディスプレーユニットの液晶表示で見る。記憶データ内容は計測開始からリセットするまでの間の①消費電力量mAh、②最大電流Max.Amps、③最低電圧Min.V、④累積電力量mAhになる。このほかディスプレーユニット接続中はリアルタイムデータとして①瞬間電圧V、②瞬間電流A、③瞬間電力Wを見ることが出来るので飛行前のチェックやメカ積み時の電流等のチェックも行える。また、ディスプレーユニットに内蔵の5W放電回路によって負荷をかけた時のバッテリーの電圧降下を見ることが出来るので、バッテリーの状態やBEC回路の能力を知るデータとなる。
注意:本機はラジコン模型の受信機システムなど、比較的低電圧、小電流を測定する機器です。電圧は3.5Vから10Vの間、電流は10A以下で、これ以上の電圧、電流では使用できません。
製品詳細
マイクロワットメーター(計測部)
用途:受信機システムの電流、電圧、消費電流の測定と記憶
適合電圧:3.5V~10.0V
最大電流:10.0A
寸法(基盤部):横27mm、縦16mm、厚さ6.5mm
(シュリンク仕上げのため仕上がり寸法には差があります)
重量:5.0g(コネクタ、コードを含む)
ディスプレーユニット
用途:マイクロワットメーター(計測部)で記憶したデータの表示
表示内容:消費電力量mAh、最大電流Max.Amps、最低電圧Min.V、バッテリーの残容量mAh、瞬間電圧V、瞬間電流A、瞬間電力W
動作電圧:3.5V~10.0V
寸法:横85mm、縦45mmmm、厚さ20mm(コネクタの突出部はのぞく)
重量:60g(ディスプレーユニットは単体販売致しません)
※本製品の仕様、外観、付属品等は予告なく変更する場合があります
品番・価格
品番 :
48798
品名 :
Tahmazo マイクロワットメーター セット
NAME :
Tahmazo MICRO WATT MATER SET
JANコード :
4942860487989
生産終了
